高新牌 GX3300A-I型/GX3300A-II型/GX3300A-III型三相交流电子无级调速器

　　　

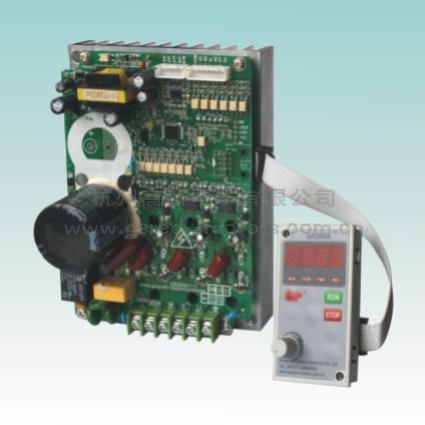

产品外观：

主要技术性能：

1、显示方式：四位数字显示

2、电源电压：单相AC 220V±10%，50Hz

3、适用电机：GX3300A-I型适用25W-250W三角形接法的三相220V异步电机
　　　　　　
　　　 　　　GX3300A-II型适用25W-550W三角形接法的三相220V异步电机

　　　　　　GX3300A-III型适用25W-750W三角形接法的三相220V异步电机

4、调速范围：常规产品出厂设置为0-1400r/min

5、工作温度：-10℃ ~ +40℃

6、工作湿度：＜85%（无结露现象)

７、速度变动率(对负荷)：３%（标准值）,1000r/min,额定扭矩80%时的速度变化量。

８、可选功能：

(1) 可根据用户需要设定转速范围。

(2) 显示电机实际转速。

(3) 显示电机带齿轮箱后的转速。

(4) 显示用户所需要转速。

(5) 显示方式也可以选择频率变化。

(6) 接受0-20mA或DC 0-10V工业信号进行调速。

(7) 远程RS485接口通讯功能，远程控制电机调速、启动、停止及显示转速。

(8)可外接端子进行正反转、停止及启动控制。
　
　 （注：面板启动和停止按键不起作用，具体接线见附件外接控制说明！）

注：需要以上可选功能的在订货时请详细注明，我们提供个性化产品来满足客户要求。

安全注意事项：

　　　　1. 本调速器的输入单相220V电源请接L、N端，并加装短路、漏电装置。

　　　　2. 调速器断电时，至少要等待60秒以后方可再次上电。否则可能导致调速器故障。

　　　　3. 调速器的FG接线柱，必须可靠接地，否则可能损坏调速器或人身伤害。

　　　　4. 调速器应在通风散热条件良好状态下工作，以防散热不良而损坏。

　　　　5. 调速器的输出端接至三角形接法的三相220V异步电动机。

　　　　6. COM/ACM绝不可接FG/大地/机壳/零线，否则会立即损坏调速器。

　　　　7. 注意：在安装本调速器时，请务必带手套操作，以免静电损坏调速器。

外形尺寸图：



　　　面板尺寸（长×宽×高）：73×39×14(mm)

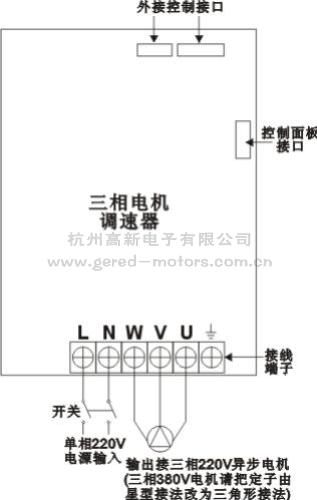

接线图：

 　　　　GX3300A-I、GX3300A-II型主机尺寸（长×宽×高）：150×105×75(mm)

　　　　　GX3300A-III型主机尺寸（长×宽×高）：150×105×101(mm)
